Détectez les fuites DC avant qu'elles n'endommagent votre coque.
Conçu spécifiquement pour les bateaux en aluminium, HullSentry surveille votre installation, conserve l'historique des mesures, vous alerte automatiquement et vous aide à identifier le circuit en cause.
HullSentry mesure la résistance d'isolement entre chaque borne de batterie et la coque. Il analyse jusqu'à quatre parcs, affiche leur état au tableau et conserve les mesures pour vous aider à comprendre ce qui a changé, et quand.
01
Installez l'appareil et oubliez-le
HullSentry contrôle votre isolation toutes les 10 minutes par défaut, enregistre les résultats et actualise les voyants d'état.
En cas de problème, il peut déclencher une alarme sonore, envoyer un email par Wi-Fi et activer une alarme externe grâce à sa sortie relais.
02
Repérez les problèmes dès leur apparition
Si une modification du câblage met un circuit en contact avec la coque, le prochain scan peut la révéler. Si une cosse se corrode lentement dans l'eau à fond de cale, suivez l'évolution de la tendance dès 2 MΩ.
Comparez l'historique avec les branchements au quai, la production solaire ou les fortes pluies pour comprendre quand une fuite est apparue.
03
Trouvez le circuit en cause plus facilement
Lancez un test en direct depuis la façade, puis suivez la résistance en ohms pendant que vous vérifiez le câblage. Le retour sonore vous aide à repérer les changements lorsque vous travaillez loin de l'écran.
Le test en direct est réservé au diagnostic en présence d'un opérateur. Après une heure, HullSentry revient automatiquement aux analyses périodiques.
Comprenez ce qui a changé, et quand.
Consultez les mesures de chaque parc, suivez l’évolution de l’isolation et téléchargez vos données au format CSV. Le portail web est disponible en français et en anglais.
Faible courant de test
Moins de 2 mA, uniquement pendant les mesures.
Contrôles intégrés
L'auto-test et l'auto-calibration vérifient le fonctionnement de l'appareil et déclenchent une alarme si une anomalie est détectée.
Vos données à portée de main
Consultez l'historique à distance, recevez les alertes email par Wi-Fi et exportez vos mesures au format CSV.

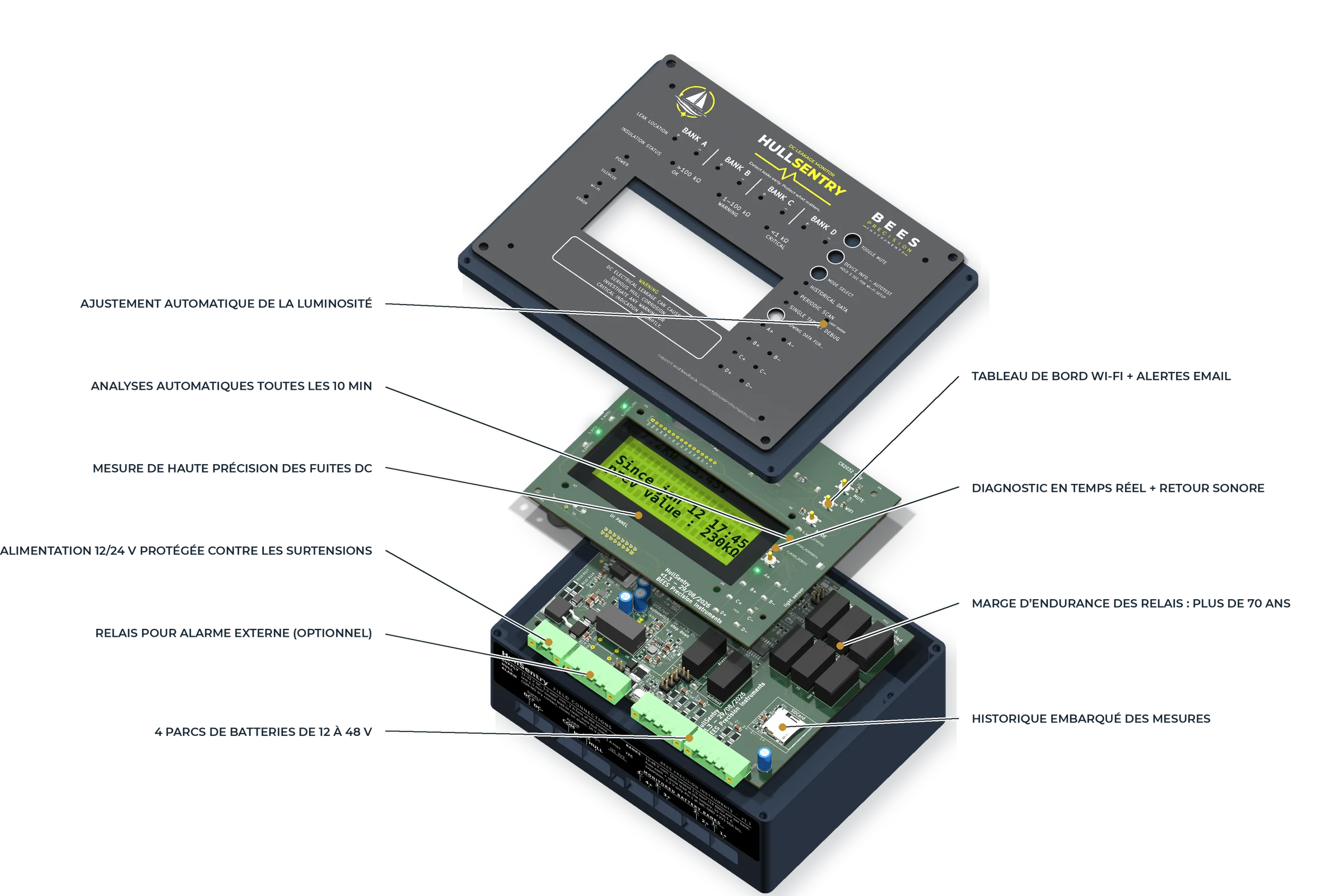

Conçu pour la vie à bord.
Des mesures lisibles, des commandes clairement identifiées et des boutons mécaniques. Disponible en français et en anglais, de la façade au portail web.
Un film PET imprimé, collé sur la façade, la rend étanche, avec des fenêtres transparentes pour les voyants et l’écran et des boutons embossés. Disponible avec un marquage en français ou en anglais.
2
Écran LCD et boutons mécaniques
Un écran 20×4 et sept commandes mécaniques : Silence, Scan, Test et quatre touches de navigation.
3
Carte 4G optionnelle
Une carte modem séparée apporte le matériel nécessaire à la connectivité cellulaire, avec une connexion pour l’antenne externe à l’arrière.
4
Carte mère
Le cœur du système, construit autour d’un ESP32 : Wi‑Fi, stockage des mesures sur carte microSD et circuit spécialisé de mesure pour détecter avec précision les fuites électriques sur jusqu’à 4 parcs de batteries, de 12 à 48 V.
5
Boîtier et raccordements arrière
Les borniers débrochables regroupent l’alimentation, la connexion à la coque, les parcs supplémentaires et le contact d’alarme externe. Une entrée numérique avec une boucle de détection 5 V accueille un flotteur de niveau d’eau haut, un autre contact sec ou un capteur compatible à collecteur ouvert NPN. Elle nécessite l’alimentation externe de l’appareil.
Installation rapide
Raccordez le parc A et le fil SENSE à la coque. Les parcs B–D, le fil TEST, l’alarme externe et l’entrée de capteur numérique sont en option. Raccordez un contact sec ou un capteur compatible à collecteur ouvert NPN entre les bornes IN et COM du groupe AUX ; COM est le négatif de l’alimentation DC. L’appareil fournit la boucle 5 V. N’appliquez aucune tension externe. L’alimentation externe de l’appareil est nécessaire ; l’entrée reste inactive sur USB seul.
Sortie NPN : capacité d’absorption de 10 mA avec une chute de tension ≤0,2 V et un courant de fuite à l’arrêt ≤100 µA. Une tenue en tension à l’arrêt d’au moins 30 V est recommandée.
Caractéristiques clés.
Alimentation
12 V ou 24 V DC, avec protection contre l'inversion de polarité. Le parc qui alimente l'appareil est aussi le premier parc surveillé.
Parcs surveillés
Jusqu'à quatre parcs de batteries, au positif et au négatif : le parc d'alimentation en 12/24 V et trois parcs supplémentaires de 12, 24 ou 48 V nominaux.
Plage de mesure
De 0 Ω à 2 MΩ de résistance d'isolement entre chaque borne de batterie surveillée et la coque.
Analyses automatiques
Tous les parcs configurés sont analysés toutes les 10 minutes par défaut. Un bouton permet de lancer un scan supplémentaire à tout moment.
Alertes
Voyants d'état, alarme sonore avec sourdine, notifications email par Wi-Fi et sortie relais pour une alarme externe.
Boutons mécaniques
Acquitter l'événement, lancer un scan, test en direct, haut, bas, OK et retour/menu. Un appui long sur l'acquittement active ou désactive la sourdine.
Façade
Disponible en français et en anglais, avec écran LCD, commandes et voyants clairement identifiés.
Langues
Français et anglais pour la façade, le micrologiciel et le portail web.
Connectivité
Wi-Fi de bord pour les alertes email et l'accès à distance. HullSentry Pro ajoute une connexion cellulaire grâce à sa carte 4G incluse.
Historique et export
Consultez les mesures et les tendances dans le portail web ou téléchargez vos données au format CSV.
Tarifs
HullSentry
1 240 €
Le moniteur complet, avec accès Wi-Fi local et alertes email.
Jusqu'à quatre parcs de batteries
Analyses automatiques, historique et relais d'alarme
